Boot loader

El BOOT del simba


He identificado el boot del simba en la primera parte de firmware, desde la posicion 2c000000 hasta la 2C03FFFF como espacio total aunque hay muchos huecos vacios, y he hecho la prueba definitiva, cargar solo el boot y probar si se reinstala el firmware por señal de antena y ¡¡funciono!!.
Lo que he hecho ha sido que he borrado todo el firm, he cargado solo el boot que previamente habia guardado, pongo el simba en marcha y despues de unos minutos de baile de leds (recordad que ya sabiamos que recorria todas la frecuencias buscando actualizaciones) se ha actualizado a la ultima version y claro limpito de todas las configuraciones.
Salud.

Editado por: jaleon fecha: 12/27/02 6:53:00 pm

marcel77 El jefe simbero
Re: El BOOT del simba


Hola jaleon,,, buen trabajo ,, pasanos el boot y le damos caña
saludos
marcel

jaleon
Simbero
Re: El BOOT del simba


El boot que he sacado de mi simba201 esta en este enlace 201boot (version 3.4) y ademas he sacado de un firmware de marcel77 el que supongo que es del simba202 y esta en este otro 202boot (version 4.1) .
Compararlo con los vuestros y postead resultados, que para resucitar decos colgados con el loader o el hyperterminal, solo es necesario reescribir el boot (comprobado).
En mi deco si meto un firmware completo de un 202 no arranca, pero le escribo encima el 201boot y ya funciona bien.
Posiciones de las dos partes de un firmware:
Boot, de la direccion 0x2C000000 hasta 0x2C03FFFF
Appli, de la direccion 0x2c040000 hasta 0x2c200000
Salud.

Editado por: jaleon fecha: 12/28/02 9:55:51 pm

scaremuch
Simbero Avanzado
Re: El BOOT del simba


me froto las manos,de puta madre.
enhorabuena

scaremuch
Simbero Avanzado
Re: El BOOT del simba


Jaleon,puedes explicarme que es el boot¿es un firmware?veo que es de tamaño mas pequeño que el simba1.s19,y que función tiene,te lo pregunto para entender la función y ponerlo en práctica.
Tú sí que eres grande,de verdad te digo que me das envidia eso de entender hex,binario y saber leerlo es una pasada,a mí siempre desde que ando con ordenadores,me ha interesado aprender,pero es un campo tardio para mí,como mucho empleo la informática para aplicarlo en viviendas inteligentes o entretenimiento como ahoras es el caso.
Un saludo

jaleon
Simbero Avanzado
Re: El BOOT del simba


¡Noo! pero si yo no tengo ni idea, solo que la curiosidad me puede. Leo e intento aplicar soluciones simples y logicas pero me faltan fundamentos. Por los foros de estos temas nuestros si que se ven "cerebros" que me dejan alucinado.
Y lo del boot, yo lo entiendo como la parte que gestiona el arranque de un sistema cualquiera y es a la que accedisteis con el hyperterminal. Su situacion la he supuesto al editar el firmware+tps que vi que empezaba en una direccion de memoria que no era la primera. Es decir que nuestros firm completos empiezan en 2c000000 y el parcheado para tps en 2c040000, osea que me dije el que parcheo esto sabia un huevo y no toca el boot para meter el resto del firmware con su loader.exe y el rj45, asi que desde el inicio hasta el 3FFFF debe ser la parte de programa que arranca al aparato, ya ves que simple.
Lo mire pasando ventanas con el target memory, probe (aqui la curiosidad que tantos problemas me ha dado y me dara) y salio bien. De aqui a descifrarlo hay un camino muy largo todavia y yo no se hacerlo, pero confio que haya simberos avanzados que si sepan.
La verdad es que hay que tener algo de idea de hexadecimal, ensamblador, programacion, ser aficionado a la electronica y demas para meterse en estos lios, pero para los que venimos del spectrum como yo, esta conseguido.
Lo de las viviendas inteligentes si tiene que ser curioso ¿donde puedo desarmar alguna?
Salud.
Y ahora pregunto yo ¿Porque mis post en este foro salen con una hora de mas?

Drankos
Simbero
Re: El BOOT del simba


Jaleon, una curiosidad, tienes un simbita 201 y dices que metiendole el firmware del 202 (boot inclusive) no te funciona? que micro tienes ? el Toshiba o el sharp ?
Yo tengo un 201 y sino me equivoco, marcel un 2002, le meti al mio el firmware de marcel, boot inclusive y si me funciona.
Mi micro es un Toshiba.
SAL U2

Aston Simba 201 – revitalizado y reanimado con JTAG.

Editado por: Drankos fecha: 1/2/03 3:08:04 pm

jaleon
Simbero Avanzado
Re: El BOOT del simba


No me funcionaban porque no tenia bien casados todos los componentes, es decir la eeprom 24C08 y el boot.
De cuando cambie la eeprom para hacerla compatible con viaccess, se quedo el boot version 3.4 y al meterle los firmwares completos de marcel no arrancaba el deco, solo arrancaba con los mios. Ahora al identificar la parte de boot y la appli ya esta todo mas claro, se puede meter cualquier firmware completo y despues le reescribes el boot que le correponda segun la 24C08 para que funcione todo conjuntado. Y el mejor boot es el propio de cada uno si lo guarda antes.
Ahora he vuelto a escribir la eeprom 24C08 y ya esta identificado el boot 4.1, con el type 106, y en el firmware le meto el boot 4.1 y la appli que le toque, que la cambio para hacer pruebas cada dos por tres.
No se si me explicado bien entre tanto boot y demas, pero en resumen lo que sale en la pantalla de informacion del deco en cuanto al boot, es la info que contiene la eeprom y si no coincide con el boot metido en la flash, no arranca. Tu tienes la version 4.1, metele el boot 3.4 y ya veras como no te arranca.
Al principio pense que las versiones 3.4 y 4.1 (bueno con tres ceros en medio) tenian algo que ver con el modelo de simba 201 o 202, pero quizas es por fecha de fabricacion, ni tampoco se que diferencias puedan tener. Mi deco es un 201 de transformador comprado en agosto-2001 con flash Toshiba.
Y aprovecho para comentar que funciona de p.m. para cambiar tanto boot y appli por el RJ45, el programa que comento hace tiempo luisvalencia, el TELEMATE. Funciona bajo windows en ventana de DOS y solo hay que usar la parte del Terminal para lanzar el boot-loader. Te da informacion de tiempos, % de carga y tamaño de archivos y no da errores como el hyperterminal.
Si alguien lo quiere probar lo puede bajar de aqui , son unos 800 KB
Salud.

Editado por: jaleon fecha: 1/2/03 9:58:59 pm

Lukese
Simbero
Duda resuelta


Efectivamente Jaleón, como tú bién dices, existen dos boot: el 30004 y el 40001 (que se sepa). Yo me estaba liando con los V.Appli.
Estaba convencido que existía una relación entre el boot y la eprom, pero no acertaba a descifrarlo completamente.
La eprom del 202, creo que funciona en los 2 boot, pero de una forma un tanto anormal en el 30004, por eso las FFFFFF.
Yo tengo el 40001, con todo en orden y no tengo ningún problema en meter eproms de mayor tamaño. He pasado a la 30009 de Marcel y todo sigue en orden.
¡Enhorabuena!. Un paso más, otro menos.

Drankos
Simbero
Re: Duda resuelta


-jaleon, el link no me funciona, alguien mas puede confirmarme que soy yo?

Aston Simba 201 – revitalizado y reanimado con JTAG.

jaleon
Simbero Avanzado
Re: Duda resuelta


Los alojamientos gratuitos son lo que tienen, que una veces van y otras a mamarl…
el enlace completo es este
http://galeon.com/jaleontotal/cosas-sueltas/tm.zip
y pongo otro
ftp://ftp.iitp.ru/pub/msdos/telemate/tm420.zip
Y ya sabeis que casi todo se encuentra con el google y lo que no con este otro buscador que utiliza el mismo motor. http://www.wisenut.com/
De este programa podemos empezar a tratar entre todos. Es una utilidad para comunicacion con modems y trae mogollon de archivos, el que interesa es el tm.exe que se inicia configurando el puerto com, el raton si lo quieres usar y salir de la configuracion guardando. Despues vas a Terminal y alli aparece el BOOT LOADER serial/air, claro que deco con interface conectada y los tres leds encendidos.
Lukese eso que dices de "meter eproms de mayor tamaño. He pasado a la 30009 de Marcel" no lo entiendo si te refieres al firmware de marcel77, si el no dice lo contrario, esta compuesto de boot 4.1 y appli 3009 (parcheada), por eso a ti te ha funcionado a la primera.
La eeprom 24c08 que tengo ahora es la tuya clip_image006
Salud.

jaleon
Simbero Avanzado
Mas dudas


CUIDADO que la relacion entre la eeprom y el boot debe ser mas compleja de lo que sabemos.
Estoy probando el cambio hacia atras para ver si la version 4.1 es del todo compatible con la anterior 3.4 y le he metido por el rj45 el boot3.4 y se ha cargado bien, el deco arranco y en la informacion aparecia lo que habia metido, correcta. Pero he vuelto a cargar el boot4.1 y el deco se ha colgado (leds apagados). Lo compruebo con el jtag y esta todo bien, quito la chapa leo la eeprom y se habia modificado. Le vuelvo a meter en la eeprom la copia inicial sin tocar nada mas y vuelve a funcionar como 4.1.
A ver quien se anima y lo prueba tambien que esto mismo lo hice ayer y entonces se cambiaba bien. Mi simba debe de estar pidiendo agua el pobrecito.
Salud.

Editado por: jaleon fecha: 1/3/03 10:54:37 pm

Lukese
Simbero
Trabajo pendiente


Efectivamente jaleón, no he tenido ningún problema con el 40001. Yo también creo que el Marcel es 40001.
A lo del tamaño, me refiero a que puedes meter una eprom de mayor tamaño, una 24LC256 por ejemplo; siempre que no haya "interferencias" entre el boot y la eeprom (aunque ésto no lo tengo completamente concretado).
Como ya se ha posteado algunos decos muertos, han vuelto a funcionar, con una nueva eprom, no original. Con el boot 40001, puedo meter eproms de mayor tamaño, por si se rompe la nuestra original, poder meter otra y que sigua funcionando. Funciona, al menos con los modelos de eproms que yo posteé.
Por otra parte acabo de pillar un simba 201 plateado, con boot 40002 y type 104. Con el jtag, estoy verde, pero voy a ver si maduro.
Como me cuesta un poco "enterder" las cosas y cuando no las entiendo me entra dolor de cabeza, te ruego que postees, pasito a pasito, cómo cambias – sólo el boot por el rj45 -, para ver si puedes aliviar mi dolor de cabeza.

Lukese
Simbero
Tm


¡Coña Jaleón¡ … ésto no es un terminal? … es "Barajas" en ¡pleno apogeo¡.
Hay veces que la eprom, se borra o modifica, sin motivos "aparentes". Me ha pasado alguna vez.

Lukese
Simbero
Boots


¡Alejandro me ha quitado el dolor de cabeza¡
Versión 30009+tps, la de los franceses o no se sabe … quién:
Flashear el simba por rj45 con el boot 30004 conlleva problemas, si no se tienen en cuenta las 4 líneas de diferencia entre un boot y otro. De aquí salen las FFFF, la nieve y las cosas raras.
Flashear con el boot 40001 por el rj45 no supone ningún problema.
La versión de boot de Marcel debe ser la 30004, porque:
Asden metió todo el boot y el firm de Marcel, a través del jtag, que con la eprom del 202, reconoce el boot 30004 y el type 106.
Se puede mantener el boot 30004 en concordancia con la eprom, aplicando por jtag: boot y firm completo y una eprom compatible 202.
Pero, sigue quedando trabajo.

jlp14916
Simbero Avanzado
x Lukese : Me has pegado el dolor de cabeza


Quizás sea un poco pronto para preguntarte y a lo mejor debiera leer, más de lo que lo he hecho hasta ahora, sobre boots. Pero me pica la curiosidad por entender lo que dices. Veámos (corrígeme si no estoy en lo cierto):
1º Cuando flasheamos por rj 45 , modificamos el boot (memoria flash) y el firmware pero no la 24C08.
2º Yo he flasheado con el fichero appli.txt ( 4.188.344 bytes ) que viene en el “Pack flash simba et xena by P404.rar ” . Antes de flashear tenía 104-304-309 y después seguía teniendo 104-304-309 (con la única diferencia que ya no se podía poner el idioma en español). Por lo que deduzco que el flasheo me ha dejado el boot con las 4 líneas de más que tiene el boot de la 304 .
3º Luego le he reprogramado la eeprom 24c08 metiéndole la correspondiente a una actualización vía satélite de un 106-304-309 . Los que hicieron esto antes de flashear parece que no tuvieron problemas con el deco ni con v**cc*ss I (tenemos una línea de post sobre esto iniciada por losavo)
4º De todo lo anterior deduzco que mis problemas actuales se deben a que el fichero que debería meter en la 24c08 es uno de un 106-304-309 flasheado vía rj45 y no el que le he metido que es de uno similar pero sin flashear.
5º Pero tú parece que indicas que el problema radica en las filas de más que tiene el boot de la 304, cuando yo no he tenido nunca boot 401 ni en la flash ni en la 24c08 por lo que las filas de más no deberían crear ningún conflicto.
6º Por último también me llama la atención que un fichero V.A.:4003; V.Boot 40001 Type 106 sepas que está funcionando en varios decos con 304 ya que en este caso si que habría diferencias claras entre el boot y la 24c08
Bueno y eso es todo. A ver si me puedes explicar el tema con más detalle….
Gracias de nuevo
Saludos

Lukese
Simbero Avanzado

Boot 30004


Ojalá pudiese explicartelo, pero mis conocimientos no me alcanzan para hacerlo.
Creo que lo más sensato con el boot 30004, es borrar la flash con el jtag, reprogramarla metiéndole el s19 de Marcel y programar la eprom con el archivo para el 202 que yo posteé. Con eso deberías tener boot 30004 y type 106
Lee y decide tú mismo.
Sigo intentando aprender.

marcel77 El jefe simbero
Re: Boot 30004


para lukese,,, no entiendo lo que dices de la version de marcel sea la 3004 , lo digo porque mi simba es un 202 con boot 4001 ,, de no ser que al flahsearlo se cambiara ,,,,
un saludo
marcel

Lukese
Simbero Avanzado
Version Boot


En un principio, tenía claro que tu versión era la 40001. Después de "hablar" con Asden, me comentó que había metido el s19 tuyo completo, a través del jtag, pero que no le arrancaba el deco. Yo le pasé la eprom y arrancó a la primera.
Los datos que Asden tiene, según me ha "dicho" son boot 30004 type 106 y no tiene ningún problema, ni de FFFF ni de nieve.
De lo que deduzco que Asden o no le metió tu s19 completo, o metió un s19 que no era el tuyo.
Yo flasheé por el rj45 con boot 40001 y todo ha ido perfecto.
Como han surgido tantos problemas con el boot 30004, he supuesto que la mejor forma de hacerlo con ese boot problemático, es la de Asden, a través del jtag y con la eprom que él tiene.

alejandro 001
Simbero
versiones


El boot que viene en el archivo simba40030.s19 es el 4.01, creo que lo posteó Marcel.
El archivo simba-astra+hotb-403 tiene el boot 3.04.

Lukese
Simbero Avanzado
Boot version 30004


Si Asden tiene simba-astra+hotb todo estaría aclarado.
Asden confirma en cuanto puedas.
Es la solución para el 30004 por jtag.
Claro que también la otra posibilidad es ponerse el boot 40001 con su eprom correspondiente.

boot simba 2ªparte

alejandro 001
Simbero
a ver si nos aclaramos


Archivos que vienen en la página web Jasmartín:
APPLI: boot 4.1 y firw 4.3
BOOT-SIMBA: boot 3.4
SIMBA 40030: boot 4.1 y firw 4.3
SIMBA ASTRA HOTBIRD: boot 3.4 firw (no lo sé)
APPLI TXT A.S19: boot 3.4 y firw 3.9 (TPSCRIT)
SIMBA 40030 SCAREMUCH: error al bajarlo (lo siento)
BOOT SIMBA 202: boot 4.1
Saludos.

jaleon
Simbero Avanzado
a ver si nos aclaramos


Desde el boot4.1 se puede cambiar al boot3.4 y la eeprom se actualiza y acepta el cambio, funcionando el deco bien. Pero desde el boot3.4 si cambias al boot4.1 la eeprom no lo acepta y el deco se queda colgado.
Dicho de otro modo, una eeprom que este funcionando en un boot4.1 puede funcionar en un boot3.4, pero no al reves. Es decir que si hemos hecho el cambio y el deco ha funcionado con el boot3.4, si le metemos el boot4.1 no arranca y hay que reprogramar la eeprom. Esto segun mis ultimas pruebas, pero la cabeza tambien me esta empezando a echar humo.
Y hay pensar en partes separadas, el boot por un lado y la appli sea la version que sea, parcheada o no, por otro. Existen todas las combinaciones posibles 3.4-3009 3.4-4002 3.4-4003 4.1-3009 4.1-4002 4.1-4003, y ademas como el deco escribe en la memoria, si se comparan entre ellos, todos son diferentes en algo.
Los archivos los publicamos cuando no sabiamos todo lo que sabemos ahora y por eso hay tanta confusion. Y todos son o de Marcel, de Scarfemuch o mios, menos el de tps que es de un argelino.
Salud

Lukese
Simbero Avanzado
Boot


Boot 30004:
- Type FFFF = compatibilidad 2 sistemas o ninguno
Boot 40001:
- Type 104 = compatibilidad 2 sistemas.
- Type 106 = compatibilidad 3 sistemas.
- Type 106 con apply = compatibilidad 4 sistemas.
Boot 40002:
- Type 104 = compatibilidad 2 sistemas

Lukese
Simbero Avanzado


Boot 30004
Type 104 = compatibilidad 2 sistemas
Type 106 = compatibilidad 3 sistemas
Type 106 con apply = compatibilidad 4 sistemas
Si contamos viacces 2 las compatibilidades +1

Lukese
Boot 40002


Boot = 40002
Type = 106
V. Appli = 40020
Flasheo por rj45 = ¡KAO!
Flasheo = introducir appli.txt por rj45

FOTOS-RUTA69

FOTOS, FOTOS y mas FOTOS

Fotos de como construirse uno mismo un cable PC

-Simba via RJ45 y no morir en el intento, para vuestra

información la placa mide apróx. 50×40 mm.

Esquema.

clip_image001

Placa + conector db9.

clip_image002

Placa + conector + zócalo,lado pistas.

clip_image003

Placa + conector + zócalo,lado componentes.

clip_image004

Condensadores.

clip_image005

Placa + conector + zócalo + condensadores,lado componentes.

clip_image006

Conector RJ45 + cable.

clip_image007

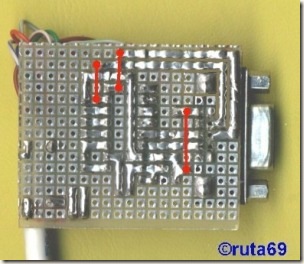

Puentes a realizar en la placa, lado pistas.

clip_image008

Detalle de los puentes asi como de la posición de los electroliticos,

clip_image009

ladocomponentes.

clip_image010

Placa terminada, lado pistas.

clip_image010[1]

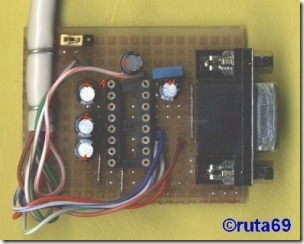

Detalle de la placa totalmemte montada, lado componentes.

clip_image011

Aspecto final del circuito terminado.

clip_image012

Ahora le toca el turno al JTAGConexiones del JTAG del Simba.

clip_image013

Como construirse un conversor JTAG a Patel JTAG, necesario para poder usar el

JTAG en el Simba.

clip_image014

JTAG comercial, con una pequeña modificación para ser autoalimentado

o no, lado componentes.

clip_image015

y lado pistas.

clip_image016

Saludos.

Sonido entrecortado

POR ASDEN

Posible solucion al sonido entrecortado
——————————————————————————–
Pues en el foro frances he encontrado una posible solución hardware al sonido entrecortado:

http://www.aston-help.com/forum/…php?t=1313

Traducido, quiere decir lo siguiente:

Si el sonido se entrecorta o no hay sonido:

1) Cambiar los 3 condensadores C139 10uF, C141 2,2uF, C124 10uF en rojo sobre la fotografía.

clip_image001

2) Si el problema persiste, sustituir al DAC/FILTER U108 – UDA1320, en azul sobre la fotografía. Comprobad sobre el PIN 14 (izquierda out) y el PIN
16 (right out) con un osciloscopio a ver si hay audio.

El Datasheet del 1320A lo encontrareis aquí mísmo

Luego pondré una foto más detallada, ahora me voy al trabajo.

Ya me contareis, si os ha funcionado.

POR CLYDDE1

SONIDO SOLUCIONADO !

ZUMBIDO

COMO REPARAR EL ZUMBIDO (manual para torpes e indecisos)

POR CHUFA

El fin de este manual es orientar un poco a los indecisos en desmontar el deco, no todos somos tan

lanzaos ,

y despues de leer y ver, cada uno que decida por si mismo lo que hacer

como todos sabeis, la solucion está en limpiar o mejor en lijar los contactos de masa de la placa al

deco, así como

las bases del chasis donde tienen que hacer bien el contacto las masas.

Tambien aprovechar para dar las gracias al amigo italiano que a dado con una solución aceptable

y a todos los los que no han pegado ojo intentando solucionarlo y sacando mejoras a la

chapucilla …..pues eso…..muchas gracias a todos.

ASTON SIMBA 201 L

__________________________________________________________________________________

1.- Quitar tapa del simba, 5 tornillos, dos en cada lateral y uno en la parte trasera.

Esto casi que sobraba, pero por si acaso

clip_image001

2.- Liberar panel frontal

- quitar los dos tornillos superiores (2)

- desconectar las tres conexiones que van a la placa (3)

- ya sale sin forzarlo NADA, liberarlo de unas lenguetas pequeñas en la parte superior (4)

inclinarlo un poco hacia delante para liberarlo de las lenguetas de la parte inferior (5)

clip_image002clip_image003

3.- Liberar conexiones traseras

- dos tuercas (7) , no perdais las arandelas

- cuatro tornillos ( 8 )

clip_image003[1]

4.- Sacar placa

- desconectar la fuente de alimentación de la placa (9)

- quitar los tres tornillos de sujeción de la placa al chasis, el mas cercano al

transformador lleva un cable de masa conectado (10)

- solo nos queda por quitar el soporte de plástico (11)

- sacar la placa con cuidado, NO forzarla, ir tanteando, os aseguro que sale sin

rozar en ningun sitio.

clip_image004

5.- Procedamos a la limpieza de los puntos de masa de la placa, por la parte de atrás

y en los tres puntos de los tornillos de sujeción (12)

limpiar las soldaduras pasando una lija fina de agua,

también es conveniente lijar un poco las bases del chasis donde supuestamente tiene que

hacer masa (13), así como a la arandela del cable negro de masa en el tornillo central

clip_image005clip_image006

Ademas si se quiere se puede hechar un cable de masa desde el tornillo que lleva el

cable negro hasta cualquiera del chasis, no se exactamente cual daria mejor resultado..

…podesis hacer sugerencias.

Si teneis un mando de esos ciegos, aprovechar para acercar el receptor que hay en la

placa al panel frontal lo maximo posible

clip_image007

como podeis comprobar, no es tan dificil ni arriesgado…..

                                                                                               GRACIAS CHUFA

Parabólica

01b2e9bc23288d4c47374a7505584705 91a53729b70cb51ba4d7e4f04cc80b55[1]

Manual Setedit

Lo primero dar las gracias a todos los simberos del foro : A mi guru Asden, Marcel77, Lukese, Ruta69, Drankos, Jaleon, , v922, Scaremuch, Zacky y a todos los demas que nos ayudais dia a día para que nuestro Leoncito funcione. Saludos y gracias a todos. Ahora vamos al lio….

SetEditAston es un programa que te permite cambiar, añadir, información de proveedores, canales y favoritos en el decodificador Aston Simba. Puedes cambiar el orden de los canales, borrar canales, renonbrar, crear proveedores y otras operaciones relacionadas con vuestro leoncito.

Para hacer todo esto necesitareis un cable que se comunica via serie con el decodificador via RS232.
Hay que fabricarse el cable RJ45-DB9, para ello nos hará falta el esquema del cable, o bien comprarlo aqui. Si somos muy torpes, en este post de nuestro compañero RUTA69, encontraremos las oportunas instrucciones para su montaje. O bien nuestro amigo 27leguas nos facilita estos fabulosos diseños.

Si alguien es más valiente, y es capaz de hacerse la placa de circuito impreso con sus pistas y todo en este enlace está el diseño de la placa, aunque las instrucciones de montaje están en frances. Si teneis dudas sobre el pineado del conector RJ45, en esta foto (sacada de www.pasarlascanutas.com) vereis con todo detalle la numeración de dichos pines. (Este parrafo es parte de la FAQ sobre flasheado del Simba de Asden)

El invento quedaría así :

clip_image001

Podeis bajaros el programa de http://www.setedit.net/SetEditAston_en_installation.exe y una vez instalado podeis leeros el manual en perfecto Inglés. Esta versión es la version DEMO sólo se pueden hacer un máximo de 20 cambios en las listas de canales.

Necesitareis un PC con Windows 95/98/ME/NT/2000/XP y un puerto serie libre. Ala a instalar.

clip_image002

Vale una vez instalado el programa procedemos a ejecutar el programa haciendo click en el icono :

clip_image003

La primera vez que lo ejecutais lo teneis que configurar para decirle en que puerto COM teneis conectado el invento, ya sea COM1 o COM2.Y os saldrá una pantalla similar a esta :

clip_image004

Conectad el cable por un lado al puerto serie y por el otro al conector RJ45 a vuestro Simba. Y lo primero sería descargar la información de vuestro decodificador y hacer una copia de seguridad por si las moscas y que os servirá para hacer prueba y poder volver dejar el decodificador como estaba al principio.

clip_image005

Le dais un nombre a vuestro backup y lo guardais donde querais. A continuación os sale la siguiente leyenda :

clip_image006

Le dais al Menu-OK en el mando a distancia y os saldrá el menu azul de configuración del Simba y pulsais 0000 después OK en el menu del programa (ver arriba) y esperais a que termine de hacer el backup. Ya teneis un backup de seguridad.

Lectura y Copia de Seguridad :

Ahora vamos a leer el Simba para empezar a trabajar con las listas y proveedores. Pulsamos en Abrir y Leer el receptor o Ctrl+R

clip_image007

vereis que el programa empieza a recibir datos…pasados unos segundos vereis todos los canales en la pantalla del PC y os debe aparecer algo por estilo a esto :

.clip_image008

Si pulsais sobre Hispasat os saldrán todos los canales del proveedor. Podeis ver los de TV, Radio y Datos por separado, juntos o todos. Pulsando con el botón de la derecha sobre la ventana de los canales obteneis otro menu que ya os muestra todas las opciones que podeís tener a la hora de trabajar con canales (información, borrar, ver, buscar,….).

clip_image009

* Nota : Cuidado con borrar canales, no podreis deshacer la operación.

Listas de Favoritos :

Para marcar los favoritos solo teneis que arrastrar y soltar los canales que deseeis en la lista de favoritos que deseeis. Como vereis en el grafico anterior yo les he puesto Favorito 1 a 8, pero se pueden renombrar para que sea más fácil trabajar con ellos y además asimismo os aparecera el nombre ese en el decodificador. Y pulsando el botón de la derecha del ratón os permite renombrarlo como se ve abajo.

clip_image010

Para marcar los canales simplemente teneis que arrastrar los canales de la lista hasta el favorito que deseeis tantos canales como deseeis (hasta 100 por lista de favoritos). Por supuesto podeis marcar varios y despues soltarlos (como en windows, pulsais Ctrl y vais marcando y cuando deseeis los arrastrais y soltais) en este caso en Noticias.

clip_image011

Una vez dejados en el favoritos si haceis click en Noticias vereis los canales que habeis añadido.

clip_image012

Si volveis a hacer click en Hispasat en Satélite vereis como además los canales que habeis selecionado anteriormente se colorean de amarillos (se puede cambiar en Config)

clip_image013

Lo podeis hacer con las 8 listas de favoritos y con esto ya hemos terminado con los favoritos.

Proveedores :

Se pueden crear, borrar y cambiar de nombre proveedores (ver ventana Provider). Con esta opción podríamos crear un proveedor que tuviera canales de otros proveedores existentes. A mi este punto no me interesa especialmente por lo que si quereis mas información en el manual viene explicado.

Escribir datos al Simba :

Una vez que hemos terminado de hacer los cambios podemos mandarlos al simba y poder disfrutar de nuestros favoritos y canales.

Para hacer esto nos vamos a Archivo y seleccionamos Escribir en receptor o pulsamos Ctrl + W.

clip_image014

Y nos aparecerá esta ventana

clip_image015

Le dais al Menu-OK en el mando a distancia y os saldrá el menu azul de configuración del Simba y pulsais 8888 después OK en el menu del programa (ver arriba) y esperais a que termine de escribir los datos al receptor (mientras este escribiendo vereis que los leds delanteros están parpadeando).

Con esto teneis las funciones básicas cubiertas con el SetEdit Aston. Se pueden hacer bastantes cosas más pero eso os lo dejo a vosotros. Como he dicho antes en el manual teneis información completa (por ejemplo importación de canales, satelites…)

Espero que os ayude.

Manual de SetEdit Aston 1.1 by TeG

SHARP con Jtag

SHARP con Jtag, solucion hardware
——————————————————————————–
Si tu deco es uno de esos rebeldes que no van con ningún programa ni configuracion, tienes otra opción interviniendo directamente en el hardware. DE TU CRITERIO QUEDA VALORARLO Y DECIDIR LO QUE QUIERAS HACER.

Geremia desde Italia ha publicado un documento con sus investigaciones y ha dado con el problema y su solución.

El problema:
————
Aston monta dos tipos de flash que los llama "Tipo AMD" o "Tipo INTEL". Estos tipos vienen identificados en el Code Hardware en el primer valor del segundo grupo (por ejemplo 13D8 8D901 = simba 201 con flash tipo AMD //// 13D8 AD901 = simba 201 con flash tipo INTEL). Del tipo AMD son las Toshiba, AMD o Fujitsu y del tipo INTEL son las Sharp.

Para nuestro problema la diferencia entre estos tipos es su propiedad con la protección de datos. En el funcionamiento normal una Toshiba (y cualquiera de su tipo) tiene habilitados el modo lectura (Read) y el modo escritura (Erase y Program). En cambio una Sharp sólo tiene habilitado el modo lectura, estando el modo escritura protegido y con esto se aseguran la permanencia de los datos. Se podría decir que una Sharp es mejor que una Toshiba frente al borrado accidental de datos, pero para nuestros juegos preferimos que la flash esté totalmente abierta.

La Sharp tiene varios modos de protección:
WP# Input Write Protect. Only Boot Block. (pin14)
RST#(RP#) permanent lock command (pin 12)
y WE# protect data (pin 11)
pero que no nos afectan al estar habilitados o no usados.

El que nos interesa y nos impide el libre acceso es el método
VCCW – Block Erase, Full Chip Erase. (pin13)
El firmware lo habilita en el modo escritura de datos cuando es necesario, por ejemplo cuando pasan los datos de RAM a Flash al final de un flasheo por el RJ45 o cuando se guardan las sintonizaciones de canales o cuando se hace un reseteo 6787 (todos los he comprobado).
Habilitar este modo significa tener tensión (VCC=2.7V-3.6V) en el pin 13. En el funcionamiento normal está sin tensión y por eso la flash es en modo lectura.

Una solución:
————-
El programa para Jtag debería ser capaz de habilitar a través de la CPU el modo escritura y en algunas ocasiones sabemos que lo hace.

Para hacerlo nosostros podemos intervenir en el circuito en el transistor Q108. Tiene al lado la resistencia R167 de donde viene la señal de la CPU.
En la base del transistor tenemos 3.3V que he aplicado a la entrada del transistor para que salgan estabilizados camino del pin 13 de la flash. He medido 2.7V en la salida del transistor que son suficientes para habilitar el modo escritura.
La unión la he hecho con un hilo y una única soldadura en la pista ancha que trae los 3.3V y el otro extremo lo he aproximado hasta tocar en el transistor. La he hecho así para poder trabajar con el Jtag y después lo separo y queda el deco en el estado de conexionado original (por supuesto que la unión y separación del puente es con el deco apagado).
NO MANTENER ESTE PUENTE EN EL FUNCIONAMIENTO NORMAL DEL DECO NI PARA EL FLASHEO CON EL RJ45.

Con el modo escritura habilitado por el puente, la Sharp se comporta como las otras flash con lectura y escritura total, por sectores o chip entero y con cualquier Sistema Operativo o programa: FlashPgm cualquier versión, el viejo GSP o el XMT Explorer.

——————
Tengo que agradecer a Califa1957 el haber prestado su Simba para este experimento.
Un saludo de Jaleon.

995e228ff58f2c5f944a0dc05d582317

En las fotos se ven un circuito con flash Toshiba donde los componentes Q108 y R167 no están montados al no ser necesarios, un circuito con flash Sharp con estos componentes, la foto con el puente que he hecho y un gráfico con los pines de Sharp

b709176bae123274d83b9ff2306261e6

Comentario de Jaleón
——————————————————————————–
Un saludo a Geremia. He leido y comprendido su información.
El circuito del decoder es estremadamente pequeño y dificil de cortar o soldar. Es la operación más peligrosa.
Suponiendo que tenemos un deco con Sharp que no habilita el modo escritura, no hay en el punto del 74273 ninguna tensión. Además los 3.3V se ven disminuidos por la R167.
De todos modos para asegurarse de los posibles daños, por eso recomiendo usarlo solamente en el trabajo con el Jtag y después desconectarlo. Al revés de su opinión de dejar este puente siempre activado. El el documento del fabricante sobre protecciones, recomienda tenerlo activo solamente en las operaciones de escritura.

Y sobre los riesgos de las intervenciones hardware creo que ya hemos hablado. Siempre es el propietario quien debe juzgar y decidir.

Sobre el command type, sirve todo lo expuesto en el otro post sobre software en las Sharp.

Solo puedo decir que esta solución la he probado varias veces antes de informar, con diferentes softwares y ha funcionado.

Comentario de califa1957
——————————————————————————–

Hola a todos
Creo que es justo devolver el agradecimiento al maestro Jaleón que me alude mas arriba, no solo por las enseñanzas que de el he podido recibir sino por su desinteresada dedicación y tambien, como no, por haber reparado mi simba (uno de esos rebeldes a los que el aludía también)
Gracias MAESTRO

Compartir parabólica

compartirparabolic

WILLEN

Por Barco

RESISTENCIA EQUIVOCADA EN EL ADAPTADOR AZUL COMERCIAL

Después de romperme la cabeza durante horas he dado con el dichoso problema que

impedía borrar las Am29F800 con el adaptador azul comercial con zócalo yamahichi.

La resistencia que hay entre el J1 y el diodo 1N4148 debe ser de 33 Ohms, pero en el

adaptador mio era de 330 ohms. Verificar si ese es tambié vuestro problema. Una vez

cambiada, todo va bien, lee, borra (con versión 094 del soft) graba y verifica. Y hasta

identifica el tipo de chip con la versión del soft 097.

Saludos.

                                     Ésta es la configuración de los jumpers.

                                                 willem                             adaptador

                               j1 unir los 2 pin de abajo

                               j2 unir los 2 pin de arriba             j2  derecha

                              j6 abajo                                           jp1 en medio

                              j7 arriba                                          j3   arriba

                              j8 arriba

                              j3 abajo

                             adaptador A19 con  el segundo pin de arriba del willen de j4

Por Falcon® DiDos©

Conseguido AM29LV160 linea A20 Bueno consegui grabar una AM29LV160, el error de

grabacion y corte al 50% esta en la linea A20. La linea A20 del Yamaichi o adaptador

TSOP 40 va ojo que en anteriores posts estaba equivocado repito va en: el pin o punta

5 contando desde arriba del J4 del willem. Es decir linea A19 pin 2 del J4 desde arriba,

y linea A20 pin 5 del J4 del willem el rsto de jumpers como para grabar la 29F800

excepto el jumper JP1 del Yamaichi que se ha de poner abajo para dar 3,3 V.

Por Ricardo

Para que el nivel de la linea A9, sea igual que el resto de las lineas de direcciones, lo

que tienes que hacer es sustituir el diodo D9 por un puente, hazlo, porque a veces es

el motivo por el que no borra.

clip_image001

Por johansen69

Vamos por partes:Linea 0000FFF0 en Zacky(( AA BB CC DD 11 22 33 44 55 66 77 88 F6

69 FF FF )) la linea siguiente seria(en mi caso) 00010000,estando en hexadecimal los

valores corresponderian a

0000FFF0=AA,0000FFF1=BB,0000FFF2=CC,ETC,ETC,0000FFFA=77,0000FFFB=88,0000FFFC=F6,0000FFFD=69,0000FFFE=FF,0000FFFF=FF.

Para saber si el deco tiene la terminacion correspondiente tienes que mirar si la

direccion 0000FFFC=F6 y la 0000FFFD=69,este deco tendra problemas,porque es la

terminacion publica(yo aqui en el foro la llame Subboxkey) y esta deshabilitada por

Tia.

Si al deco que modificas el soft tiene esta terminacion y no tienes la linea original,NO

PROBLEMA te inventas otra y a funcionar.Esto es aplicable a TODOS los decos

originales y les cambian el soft por ordenador.

Observación antes de ejecutar el programa hay que editar U27 con un editor bin, el ird

y la box key.Como veis en la linea  0000FFF0.

ird       01 02 03 04           bk    11 12 13 14 15 16 17 18( simplemente lo teneis

que sustituir por el vuestro,el F669 teneis que sustituirlo por el que teneis en el

soft viejo de vuestro deco,en resumen toda la línea 0000FFF0 del soft nuevo,

teneis que sustituirlo por la linea 0000FFF0 del soft viejo de vuestro deco,

(copiar y pegar),guardarlo y cargar en el eepromwillen,sino no arranca y

actualiza.

clip_image002

Una vez guardado.

1º Abrir el programa y buscar vuestro smd, en mi caso AM29F800

clip_image003

2ª Borrar chip,tiene que estar todo a efes,si no lo está no se podrá hacer nada,sólo leer, y hacerlo con 0.94.

clip_image004

clip_image005

Si ha borrado bién,ejecutar blank test.,de ésta forma nos aseguramos

que ha borrado y tenemos comunicación con el SMD(es importante).

clip_image006

Como veis test ok (device is emppty)repito es importante, porque si no hace

bién el test ,quiere decir que algo mal hay hecho,aseguraros que los jumper

está bién y si es así,mirar el SMD,fijaros bién en el adaptador  aun que sea con

lupa que cada patilla del SMD esté en linea con las patillas del adaptador y para

aseguraros que hace mejor contacto oprimir por los laterales un pelin (no

por encima)esto hecho yo , y me ha dado resultado, no seis bestias sólo un pelin.

clip_image007

3º ahora ejecutamos el 0.97g que es el que me ha funcionado a mi,segura-

mente que funciona todos los 0.97, subir el microinterruptor 2y abrimos archivo.

clip_image008

Abrir archivo.Abrir U22

clip_image009

Pulsar buffer para visualizar el archivo.

clip_image010

Ya tenemos cargado el archivo U22,y pulsar  programar,vereis que se enciende

el led 3 amarillo y el led 1 rojo(eso es buena señal).

Como veis está grabando.

clip_image011

Después de grabar seguidamente el programa verifica.

clip_image012

Como veis programado ok(device programed ok)

clip_image013

Si no verifica bien lo repasais otra vez y repetir lo mismo,el SMD estan delicado( a mi

5 veces le ha costado el verificar bien,como habia diferencias comparandolo con el

editor bin he vuelto a repetir todo el proceso).

La verificación nos da garantia de que está bien grabado,podeis leer lo que habeis

grabado,guardarlo y con el editor bin,haceis una comparación con el original,

y vereis que son igualitos.

Éste es el proceso de grabación U22,repetir el mismo proceso con U27.

Una vez terminado,tener paciencia y volver a soldar en el deco.

                                       Gracias al foro eepromwillem

Cityface1 Un saludo de scaremuch
