CONSIDERACIONES PREVIAS:

Ante la gran cantidad de dudas que han surgido en torno al tema del flasheo. espero que estas notas sirvan para aclararlas:

A) No es necesario modificar PARA NADA el contenido de la eprom 24C08, por lo que no hay que pasar de type 104 a 106 ni nada similar
B) El único firmware que hay que cargar es ana.txt. No sirve PARA NADA el appli.txt.
Si quereis evitar actualizaciones no deseadas por satelite, usad en vez del ana.txt el firm 69170 , el cual al tener una versión de firm superior a las que hay actualizando por satélite, evitamos las peticiones de actualización de dicho satélite. Este firm viene con la extensión S19, adecuada para meter por JTAG, si la queremos introducir por RJ45, sólo hay que renombrarla a txt:
69170.s19 renombrar a 69170.txt.
Este firm no borra los canales, ya que está recortado y aporta algunas mejoras en cuanto a mensajes en pantalla.
C) No se responderán a preguntas sobre ficheros, keys, tarjetas, etc., por lo que cualquier alusión a dichos temas serán borrados sin previo aviso.
D) Si no os funciona el cable, probad con el SETEDIT antes de lanzaros a hacer preguntas. Si no os funciona dicho programa, es que está mal echo el cable (este programa sólo funciona en versiones de firm posterior a la 40001). Probadlo tanto en LECTURA como en ESCRITURA y así ahorrareis tiempo y esfuerzo.

Nota de TeGsito : Si teneis alguna duda al respecto del Setedit teneis un pequeño manual de como usarlo en Portal Simberos

MANUAL FLASHEO RJ45

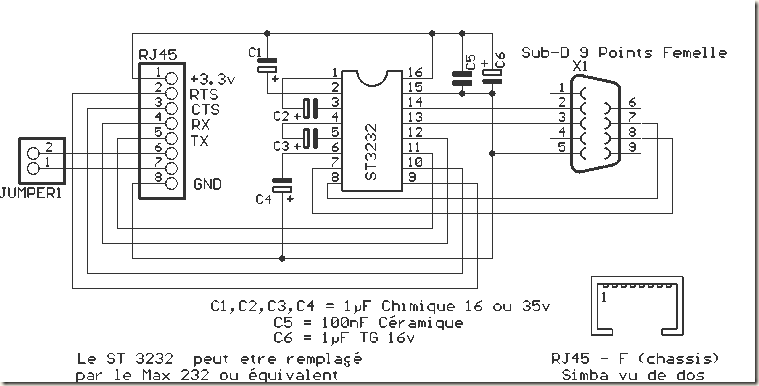

1º) Hay que fabricarse el cable RJ45-DB9, para ello nos hará falta el esquema del cable :

O bien comprarlo aqui.

- Si somos muy torpes, en este post de nuestro compañero RUTA69, encontraremos las oportunas instrucciones para su montaje.
- O bien nuestro amigo 27leguas nos facilita estos fabuloso diseño

.

Si alguien es más valiente, y es capaz de hacerse la placa de circuito impreso con sus pistas y todo en este enlace está el diseño de la placa, aunque las instrucciones de montaje están en francés.

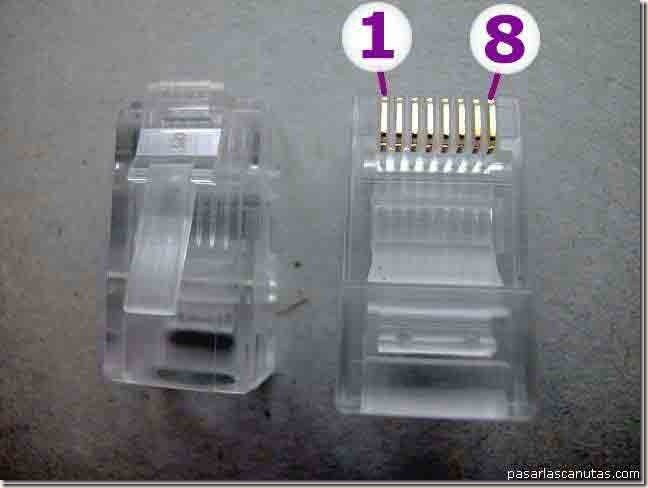

Si teneis dudas sobre el pineado del conector RJ45, en esta foto (sacada de www.pasarlascanutas.com) vereis con todo detalle la numeración de dichos pines.

2º) Una vez echo el cable, debemos conseguir el firmware multicam (ana.txt) que lo podeis conseguir aqui, y el programita que nos sirve para meter dicho firmware en nuestro simbita (loader.exe), el cual lo encontraremos en este enlace. De este fichero que nos bajemos, una vez descomprimido sólo nos servirá el mencionado loader.exe

3º) Creamos en nuestro disco duro un directorio llamado SIMBA, y en él metemos los ficheros que nos hemos bajado ana.txt y loader.exe

4º) Apagamos el SIMBA del interruptor trasero y le conectamos el cable que nos hemos fabricado por el conector RJ45 disponible a tal efecto en la parte trasera del deco. Y seguidamente lo conectamos a cualquier puerto serie disponible en nuestro PC.

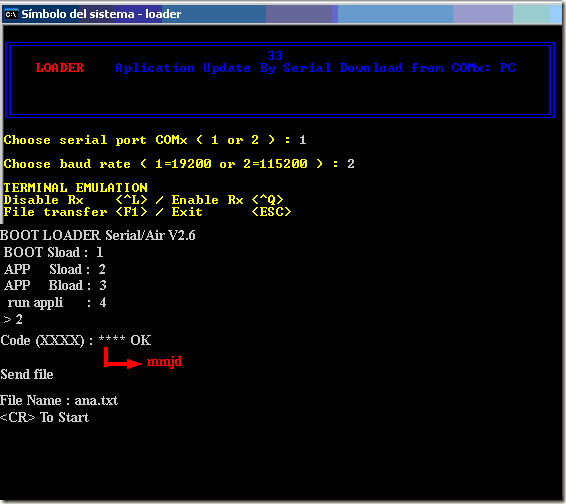

5º) Arrancamos nuestro ordenador con un disco de inicio de WINDOWS 98. Nos situamos en el directorio SIMBA que creamos anteriormente y tecleamos LOADER, con lo que nos aparecerá la siguiente pantalla:

Tecleamos 1 ó 2 (según el puerto serie al que lo hayamos conectado) seguido de ENTER.

Luego nos pedirá que seleccionemos la VELOCIDAD:

Tecleamos 2 seguido de ENTER.

Acto seguido nos sale un menú con letras amarillas:

6º) En este momento activamos el JUMPER1 del esquema.

Encendemos el SIMBA desde el interruptor trasero, tras lo cual, se encenderán los tres leds frontales del deco y en la pantalla nos saldrá este menú de color gris:

(El que tenga BOOT 40001 ó 40002 pulsar POWER en el panel frontal del simba para que salga este menú). Si aún así, no sale el menú de letras grises, he aquí otra posible solución, aportada por Chichor Terremotor:

"Seguimos todos los pasos del manual y cuando deberia de salir el menu de color gris y no sale lo que tenemos que hacer es sacar y meter el conector rj45 repetidas veces hasta que enganche….y os aseguro que engancha."

Si aún siguiera sin funcionar, Aixovall22 nos propone lo siguiente:

"Por si alguien lo quiere probar,he flasheado dos decos y me ha funcionado.
Sale menu con letras amarillas, enciendo el deco del interruptor se encienden los tres leds.
Sale menu simbolos extraños,teclear 2
salen mas simbolos extraños, teclear mmjd
Sale send file pulso F1 y tecleo ana.txt y enter empiezan a parpadear los leds y en la pantalla empezarán a correr los simbolos extraños lo dejo 20 minutos y despues apago el deco.
Es decir, siguiendo los pasos de los maestros pero ignorando los simbolos extraños.
Un saludo.

7º) EN ESTE MENU NO PULSAR NUNCA LA OPCIÓN 5 debug mode, YA QUE SE ESTROPEA EL BOOT DEL SIMBA Y LA ÚNICA FORMA DE SOLUCIONARLO SERIA CON JTAG.Tecleamos 2 (sin pulsar ENTER) y acto seguido nos pedirá un código:

8º) Tecleamos mmjd (sin ENTER) a lo cual el programa nos mostrará esto:

9º) Pulsamos F1 y nos pedirá el nombre del fichero a enviar, entonces, tecleamos ana.txt, seguido de ENTER:

10º) Pulsamos de nuevo ENTER y veremos:

11º) Abajo se verán unas letras y números cambiantes que nos indican que el proceso está en marcha. EN ESTE PUNTO NO TOCAR NINGUNA TECLA, ya que de lo contrario se abortará el proceso, el cual durará de 12 a 14 minutos.

Observaremos cómo los leds frontales del SIMBA parpadean igual que cuando actualizamos por satélite.

Una vez terminado el proceso, nos aparece de nuevo el menú de letras grises:

12º) ¡ OJO ! ¡ HASTA QUE NO SALGA DE NUEVO ESTE MENÚ, NO APAGAR EL DECO !.

Apagamos el deco del interruptor trasero, quitamos el puente que habiamos echo en JUMPER1 y encendemos de nuevo el deco accionando de nuevo el mencionado interruptor de la parte trasera.

Para comprobar que hemos flasheado con éxito, pulsamos STANDBY del mando a distancia, seguidamente OK, entramos en INFORMACION – SOBRE SU TERMINAL, y comprobaremos que pone V. Aplicación 40033, lo cual nos indica que hemos concluido con éxito nuestra tarea. ¡Ya tenemos firm MULTICAM en nuestro SIMBA!

NOTA: SI POR CUALQUIER CAUSA SE INTERRUMPE EL FLASHEO, NO PODREIS ARRANCAR DE NUEVO EL DECO, POR LO QUE TENDREIS QUE RECURRIR AL JTAG PARA "REVIVIR" VUESTRO SIMBA.
