Manual-jtag-Simba

Para aquellos que por utilizar el cable rj45,se le han quedado los led fijos o no fijos,lo importante es tener bién el jtag,yo lo he intentado con alimentador exterior,pero como va bién, es alimentarlo con el deco.
Jtag.

-jtag placa pin9——— tms———– al pin 7 jtag deco
pin11———————– tck ————al pin 9
pin13———————– tdi ————-al pin 5
pin15———————– tdo ————al pin 11
alimentación
pin1 del jtag deco al + de la placa(quitar el puente del jumper)
pin 2 del jtag deco al – de la placa(aseguraros de que esa masa va al pin 25 del conector paralelo)

jtag de patel(conversión)
conector al ordenador   conector al jtag
  pin3 va —————————al pin2
  pin4 ———————————–pin3
  pin5 ———————————–pin4
  pin11 ———————————pin13
  pin25 ———————————pin25
  pin8 y pin15(puente)
programa de JTAG DE PATEL,ejecutar gsp.exe

Pon el registro,grupo patel.

Cargar configuración,GALAXIS PATEL.OCD

1º Pulsa CPU

Sale ésto

2º paso,pulsa FLASH.

Sale ésto,selecciona toshiba y después TC58FVT160

O selecciona sharp y LH28F160BJB/E/HE

O selecciona AM19LV160B/DT

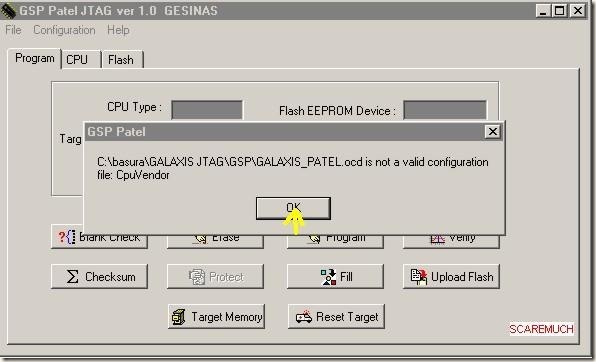

¡ojo! a la configuración no todos los simbas tienen chip toshiba, el mio es sharp,por eso me hacía todas las funciones ,menos borrar y grabar porque en la configuración tenía toshiba.
configuración sharp
[SETUP]
CpuVendor=Texas Instruments
CpuChip=PS7111
CpuEndian=BIG
FlashVendor=Sharp
FlashChip=LH28F160BJB/E/HE
RamAddress=0x2E000000
FlashAddress=0x2C000000
FlashWidth=16
FlashChipsPerSector=1
LittleEndian=0
Sim1=PDDR:$F8
Sim2=PDDDR:$C4
Sim3=SYSCON1:$00008290
Sim4=MEMCFG1:$00008318
Sim5=MEMCFG2:$0000835C
Sim6=INTMR1:$000083E4
SimCount=6
MemoryCount=2
Mem1=$660000FC:$00000008:32:0
Mem2=$6600002C:$00000001:32:0
Seguro que funciona,sino es así, es que teneis otro chip,hasta ahora conocemos toshiba y sharp,esto es muy importante.
Una vez configurado,guardarlo.

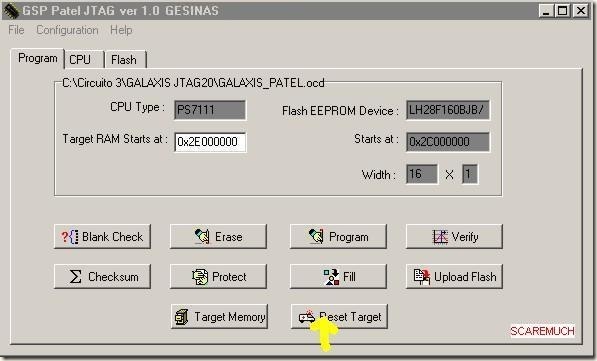

3º paso,pulsa reset.

No tiene que dar ningun error,y sale ésto,pulsa ok.

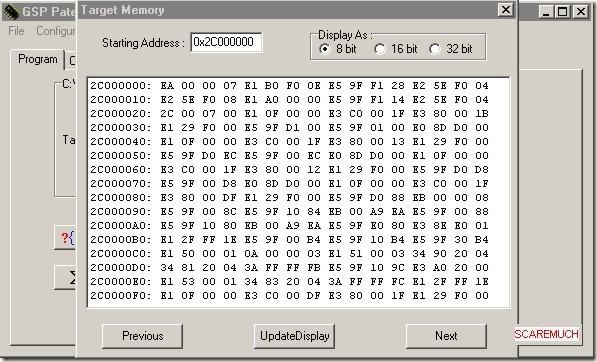

4º paso,pulsa target memory.

Hace dump(lee el flash del simba) y sale ésto.

Cerramos la ventana.

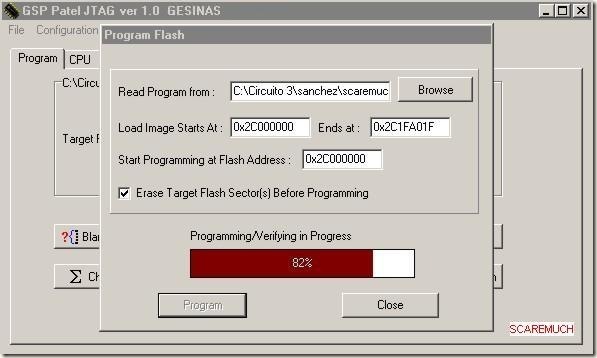

4º paso,pulsa program.

Sale ésto,y cargamos el firmware(el último) que tengamos y habilitamos

erase,pulsamos program,y empezará a moverse la franja roja, la franja de

erase,no me ha dado tiempo de capturarla.

Observacion: si hubiera que cargar el boot, sería el 1º en cargarse y a

continuación a repetir  el mismo proceso con el firmware.

Lo que primero hace el programa es borrar el flash,a continuación graba yal mismo tiempo verifica,sí llegamos al 100×100,se acabó.y ya está,cerrar programa,desconectar y poner en el deco y a funcionar,
Un saludo,espero ayudar a alguién con esta pequeña introducción.
GRACIAS A JALEON,ASDEN,DRANKOS,MARCEL,RUTA69,PNP2(gracias por darme cuenta de la diferencia del flash)Y OTROS que sin ellos no hubiera llegado hasta donde he llegado.
¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡VIVA LOS SIMBEROS!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡EL QUE SIGUE LA CONSIGUE!!!!!!!!!!!!!!!!!!!!!!
¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡¡VIVA MI SIMBA RESUCITADO!!!!!!!!!!!!!!!!!!!!!!!



Por scaremuch

                                                   UPLOAD FLASH

Abrir una carpeta crear un nombre y guardar,y pulsa upload.
