Esta table no encendía , al desmontarlo , la salida de la batería 0 voltios , estuvo expuesta a un
corto interno que lo dejó inservible , el dueño tendrá que comprarse una batería nueva .
Este truco lo tengo hace tiempo para saber si , si la table funciona.
1º en la pate superior hay un circuito control ( sin ese circuito el sistema te dice error de batería)
se desmonta con un cuter y con mucho cuidado y sin prisas como tengo en la imagen mas abajo.
Sigo con esa imagen de abajo
En la parte izda hay 3 cables azul-negro-marrón soldado al conector que tiene la batería .
azul es el negativo , el negro es una maniobra interna del control de la batería , el marrón es el positivo ,
anteriormente hay que cortar ese conector de la batería , aprovechando todo el cable plano , y con el cuter raspar el plástico hasta que se vea el cobre ,
en el otro extremo de los 3 cables
azul es el negativo
negro es la maniobra interna
marrón es el positivo
en esa posición se sueldan al circuito control y de ese circuito, el cable amarillo es el positivo de la batería y el negro es el negativo de la batería.
la baterías son recuperadas de los portátiles , en este caso son verdes y el circulo negro que tiene el positivo de la batería es negro y es de 4V.

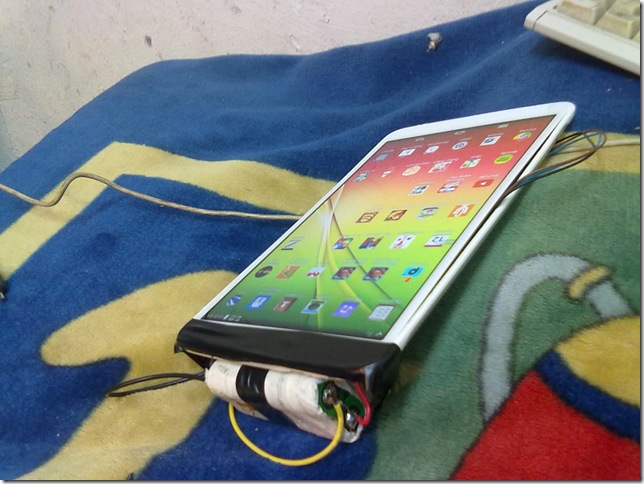

La idea es mecanizar un caja por la parte trasera de la table con las baterías conectadas en paralelo , tantas como quepan ( tendría mucha autonomía)
En esta table no lo voy hacer porque no es mía.
Un saludo de scaremuch
