CONDENSADORES

Los condensadores son componentes pasivos diseñados con el fin de almacenar energía electrostática o presentar una capacidad eléctrica determinada. Otra forma de definirlo sería la siguiente: componentes pasivos de dos terminales en los que la intensidad que los atraviesa (aparentemente) es proporcional a la variación de tensión existente entre sus terminales respecto al tiempo. Su unidad de medida en el S.I. es el Faradio aunque por las limitaciones características de los mismos se usan distintos submúltiplos (micro, μ / nano, n / pico, p ).

Desde el punto de vista constructivo, un condensador está constituido por dos placas conductoras separadas por un material dieléctrico. En su interior se establece un campo eléctrico, sin pérdida de energía, como consecuencia de la polarización dieléctrica (no confundir material aislante y dieléctrico, todos los dieléctricos son aislantes, pero no todos los aislantes son dieléctricos; los dieléctricos son materiales no conductores en los que resulta posible su polarización). La capacidad de un condensador va a depender del tamaño de sus placas, de la distancia que las separa y del material del que está formado el dieléctrico.

Igual que en las resistencias nos vamos a encontrar con condensadores:
-Condensadores fijos: su valor capacitivo no se puede alterar.
-Condensadores variables: se puede modificar su capacidad dentro de unos márgenes determinados.
Características técnicas

Capacidad nominal (Cn): es la capacidad que se espera que tenga el condensador. Estos valores suelen corresponderse con valores normalizados de la serie E-12, aunque también se usan los de las series E-6 y E-24, que son los mismos que se dan para resistencias ( ver series de valores normalizados para resistencias para las series citadas).

Tolerancia: es la variación que puede presentar respecto al valor nominal del condensador dado por el fabricante. Se expresa en % y puede ser asimétrica (-a +b %).

Coeficiente de temperatura: expresa la variación del valor del condensador con la temperatura. Se suele expresar en %/ºC (tanto por ciento por grado centígrado), o en ppm/ºC (partes por millón por grado centígrado).

Tensión máxima de funcionamiento (Vn): también llamada tensión nominal, es la máxima tensión continua o alterna eficaz que se le puede aplicar al condensador de forma continua y a una temperatura menor a la máxima de funcionamiento, sin que este sufra algún deteriodo.

Tensión de pico (Vp): máxima tensión que se puede aplicar durante un breve intervalo de tiempo. Su valor es superior a la tensión máxima de funcionamiento.

Corriente nominal (In): es el valor continuo o eficaz de la corriente máxima admisible para una frecuencia dada en la que el condensador puede trabajar de forma continua y a una temperatura inferior a la máxima de funcionamiento.

Corriente de fugas (If): pequeña corriente que hace que el condensador se descargue a lo largo del tiempo.

Factor de perdidas (tgΦ): teoricamente cuando se aplica una tensión alterna a un condensador se produce un desfase de la corriente respecto a la tensión de 90º de adelanto, pero en la práctica esto no es así. La diferencia entre estos 90º y el desfase real se denomina angulo de pérdidas.

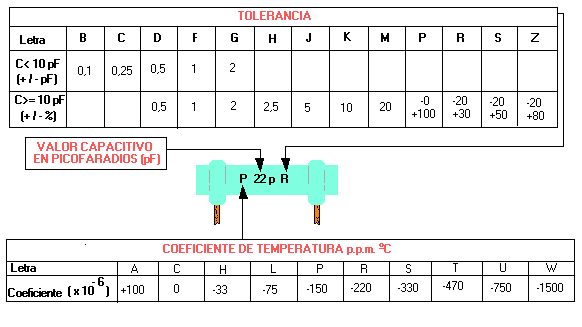

Condensadores cerámicos tipo disco, grupo 1.
